Notre expertise en Chaudronnerie Industrielle

Qu'est-ce que la Chaudronnerie Industrielle ?

La chaudronnerie industrielle est un processus de formage de métaux visant à créer des structures métalliques de différentes formes et dimensions, utilisées dans diverses industries.

La chaudronnerie est un domaine spécialisé qui consiste à façonner des équipements à partir de métaux en feuille tels que l'acier, l'inox, le cuivre, etc.

Les principaux avantages de la Chaudronnerie Industrielle

  • Résistance élevée
  • Très grande flexibilité de conception
  • Adaptabilité à divers matériaux
  • Possibilité de faire de très grandes pièces
  • Pas ou peu de coût d’outillage
  • Des coûts compétitifs de la pièce unitaire à la petite série

Les étapes nécessaires à la réalisation de pièces chaudronnées

1 - Étudier le besoin du client et transformer ce besoin en plan de conception

2  -  Valider ce plan avec le client (fonctionnalité, encombrement, prix …)

3 -  Transformer ce plan de conception en plan d’industrialisation pour optimiser le processus de fabrication

4  -  La production

  • Découpe et marquage des tôles sur notre machine en découpe laser ou en sous-traitance
  • Formage des pièces non planes en roulage ou en croquage sur une de nos plieuses
  • Assemblage par soudure MIG/MAG ou TIG suivant le type de matière utilisé
  • Finition peinture au sein de notre atelier ou autre traitement anti-corrosion en sous-traitance (galvanisation, zingage, …) suivant les besoins du client

À chaque étape de production des contrôles sont effectués pour assurer la qualité du produit fini.

5 -  Le conditionnement et le transport

Nous prêtons une attention particulière à la qualité de nos produits, nous étudions donc la meilleure solution technico/économique pour assurer la conformité du produit jusqu’à la livraison chez notre client. Selon le volume de la pièce nous organisons un transport exceptionnel en conformité avec la règlementation routière.

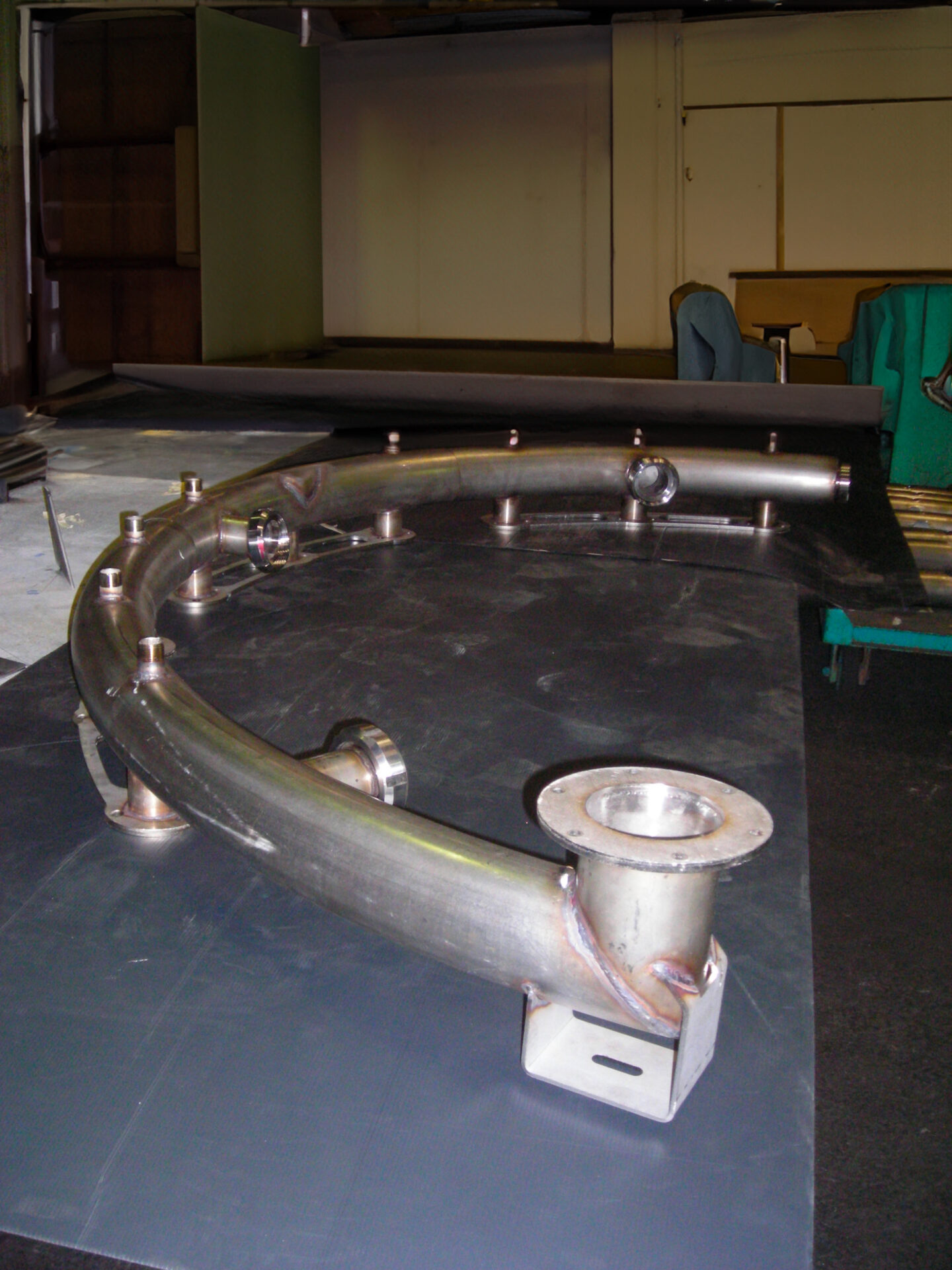

Tubulure pour cuve de vinification

Les applications de la Chaudronnerie Industrielle

La chaudronnerie est présente dans de nombreux secteurs industriels, notamment :

Naval

Naval

Agro Alimentaire

Agro-alimentaire

Chimie

Chimie

énergie

Énergie

transport

Transport

industrie mécanique

Industrie mécanique

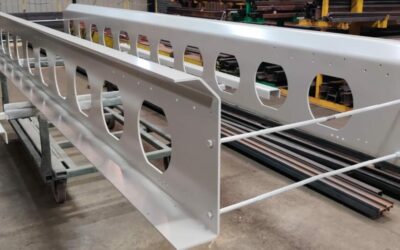

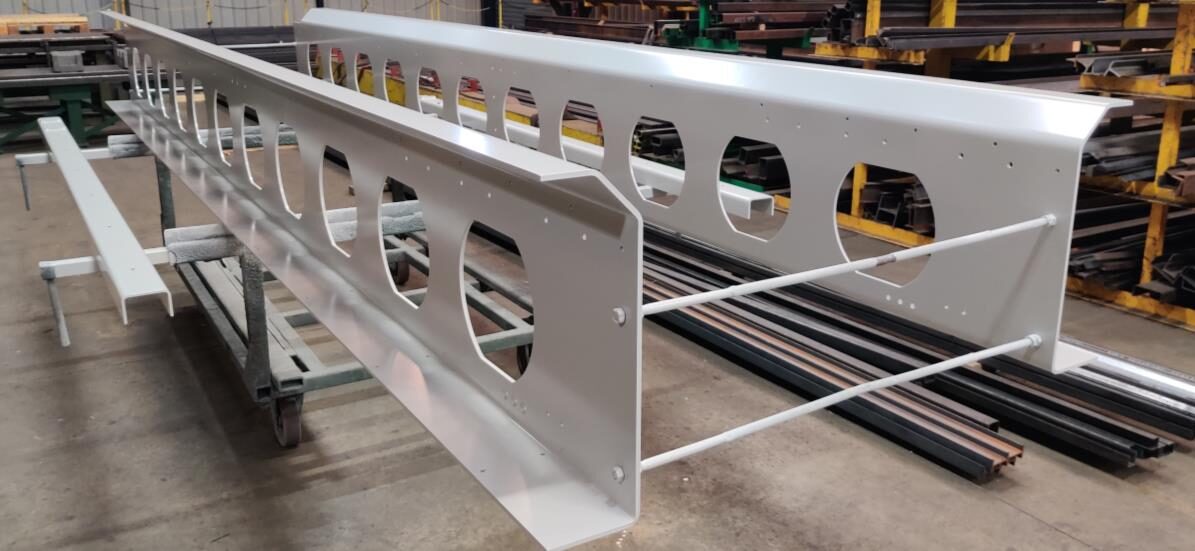

Nous fabriquons des structures métalliques, des caissons, des réservoirs, des cuves, des mâts …
MECATLAS et le Groupe Ad2C sont capables de vous accompagner dans l’ensemble de ces secteurs domaines.

Nos autres métiers

Serrurerie
industrielle

Mécano-soudure

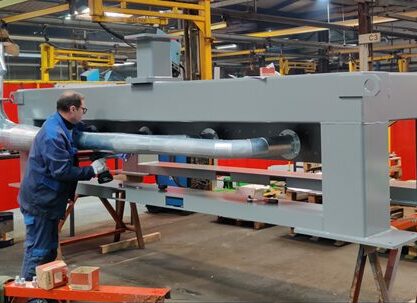

Outillage industriel sur-mesure

Les méthodes de travail en tôlerie Industrielle

La chaudronnerie a évolué au fil du temps, nous sommes passés de méthodes traditionnelles avec des outils manuels à des solutions semi-automatisées :

La découpe sur des centres de découpe laser

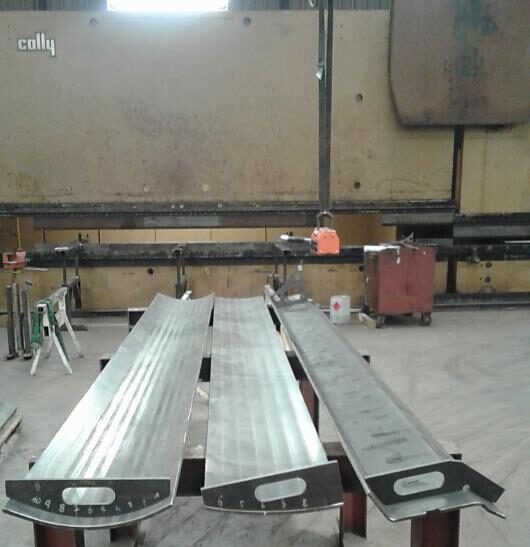

Le traçage est directement effectué sur les centres de découpe laser : il permet de renseigner les instructions pour les chaudronniers tels que les lignes de pliage, les zones d’accostage des tôles, les zones de soudure, les types de cordons…

Le traçage permet de simplifier le travail du chaudronnier :

  • il simplifie la lecture de plans,
  • il apporte une grande précision dans le positionnement des pièces, et
  • il sert également de système anti-erreur.

Le processus de roulage permet de réaliser des formes arrondies ou coniques

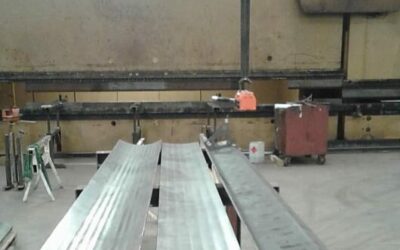

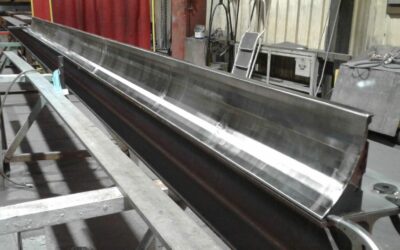

Le pliage : nous sommes équipés de nombreuses plieuses hydrauliques (dont une plieuse double d’une puissance de 2x400 Tonnes) permettant de transformer des pièces de fortes épaisseurs jusqu’à 15 m de long.

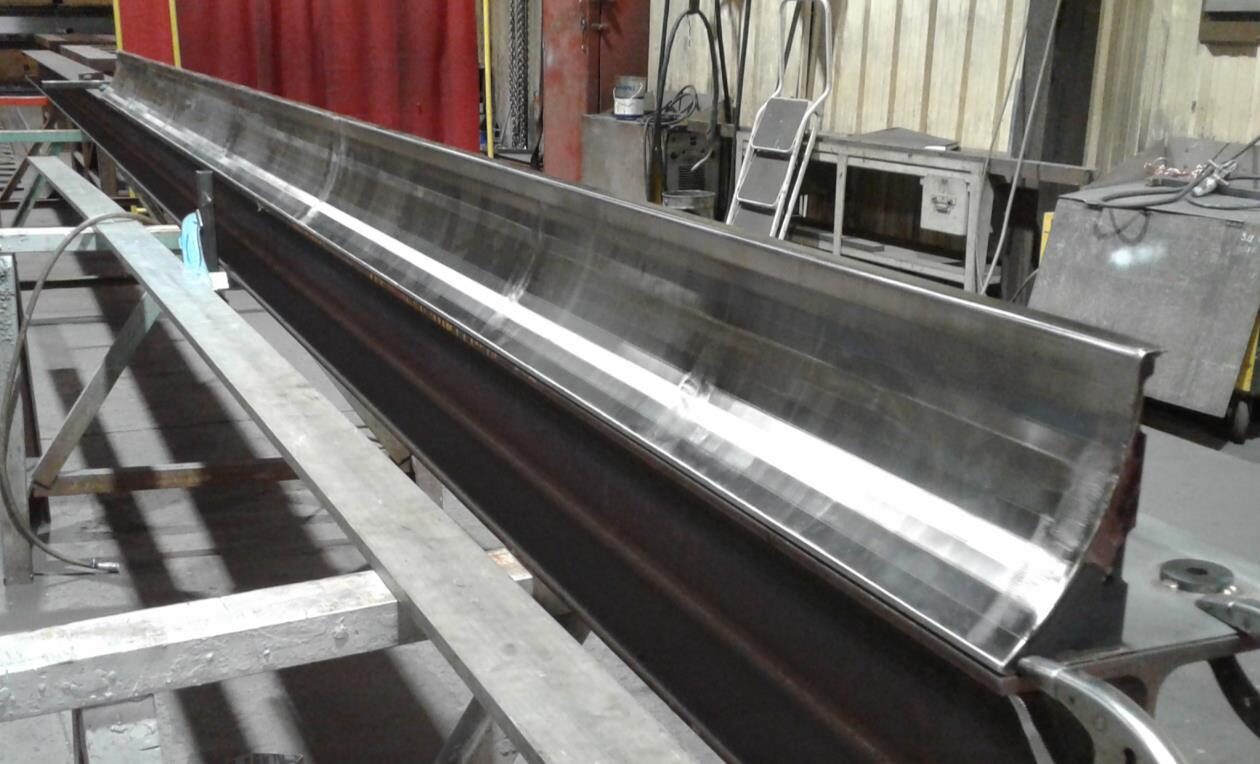

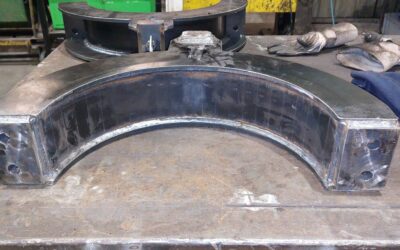

Le croquage est utilisé lorsque la rouleuse n’a pas la capacité (diamètre de la forme, épaisseur de la tôle, …).

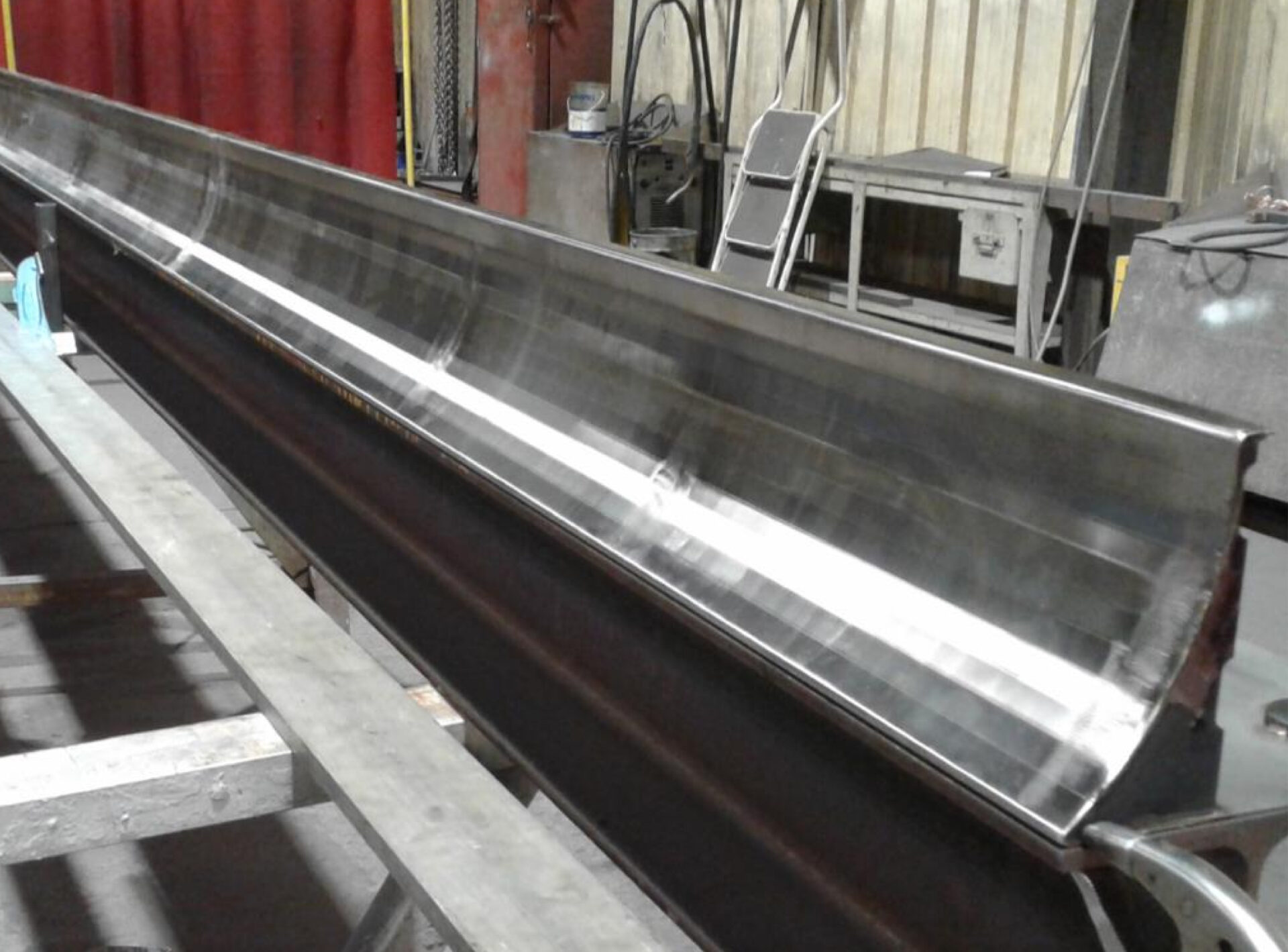

Le croquage consiste à effectuer une succession de petits plis tous les 15 à 20 mm sur une plieuse pour donner la forme arrondie ou conique à la pièce.
Suite au croquage de petites facettes sont très visibles sur la face intérieure de la pièce formée.
En effet cette surface conserve des marques des couteaux de la plieuse et ne profite pas de l’étirement de matière comme la face externe (sur laquelle ces facettes sont moins prononcées).

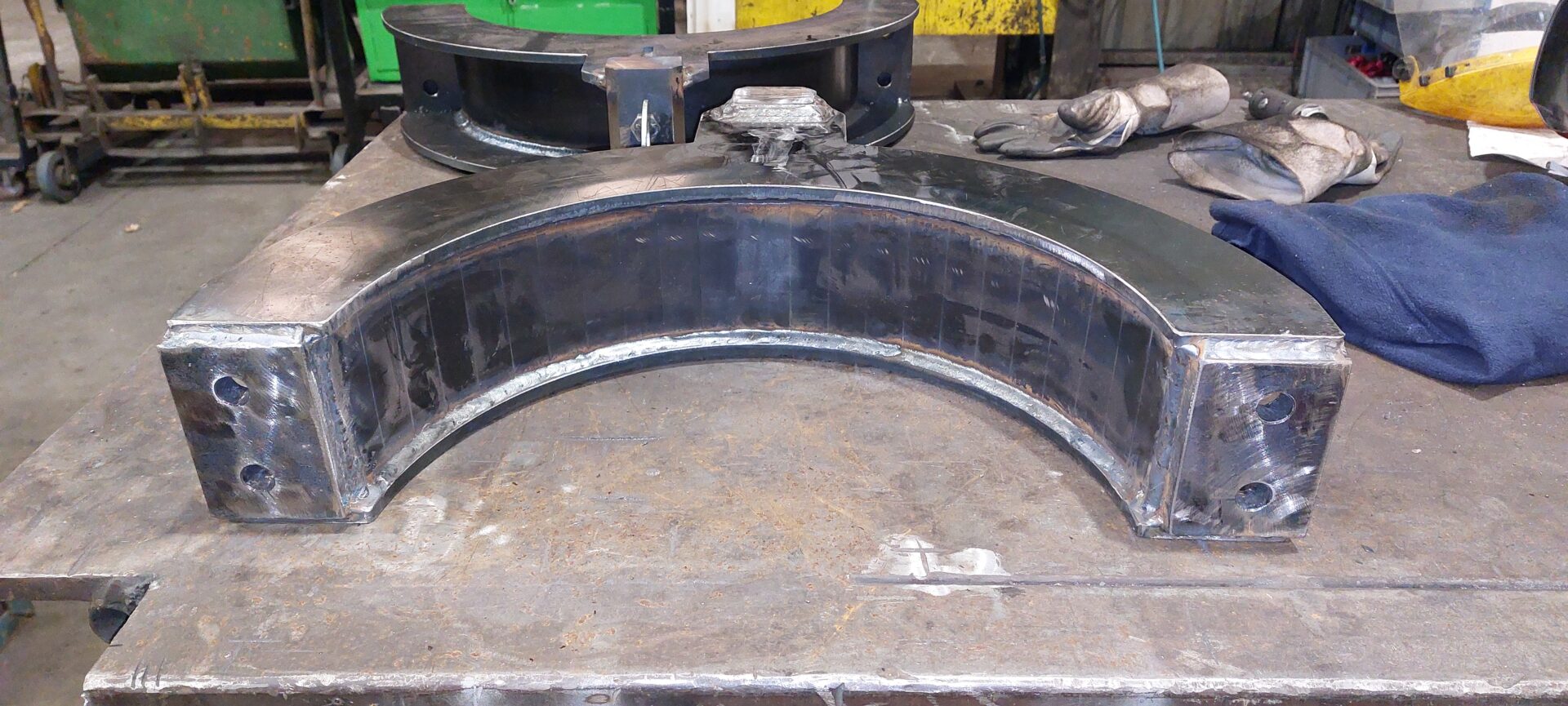

La soudure est effectuée sur des postes à souder semi-automatiques, généralement avec du fil fourré pour assurer une meilleure productivité.

L’utilisation de ces nouvelles technologies facilitent le travail des chaudronniers.
Il n’en demeure pas moins que le métier de la chaudronnerie est une expertise qui s’acquiert sur une partie théorique (lecture de plans, visualisation 3D, connaissance des matériaux, connaissance soudure …) et qui est complété par un long apprentissage terrain pour bien anticiper les déformations des pièces.

Les chaudronniers utilisent trois principales méthodes d'assemblage :

  • Assemblages démontables : Boulonnage, systèmes de fermeture mécanique, systèmes de fermeture rapide.
  • Assemblages mécaniques permanents : Agrafage, rivetage, dudgeonnage.
  • Assemblages permanents : Soudage ou brasage.

Chez Mecatlas, nous considérons que les éléments chaudronnés sont assemblés par les technologies de soudage.
Lorsque nous utilisons d’autres technologies d’assemblage, nous parlons alors de mécano-soudure ou d’outillage.

Pour vos besoins en grosses chaudronneries industrielles, Atlantique Tôlerie Soudure, société du groupe Ad2C est spécialisée dans la conception et la réalisation de superstructures chaudronnées.

Pourquoi Choisir Mecatlas pour votre chaudronnerie industrielle ?

Expertise

Notre équipe se base sur sa connaissance approfondie des techniques de chaudronnerie industrielle pour vous proposer un service qualitatif.

Équipements de qualité

Nous utilisons des équipements de conception, de soudure et d'usinage de dernière génération pour garantir des résultats de haute qualité.

Engagement

Notre objectif lors de la conduite de vos projets de conception de structure métallique est de vous apporter pleinement satisfaction.

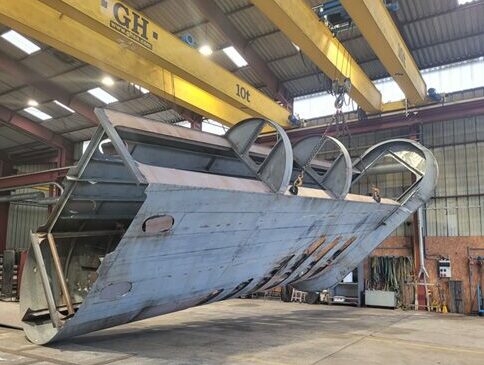

Choisissez un expert de la fabrication de structures en chaudronnerie industrielle

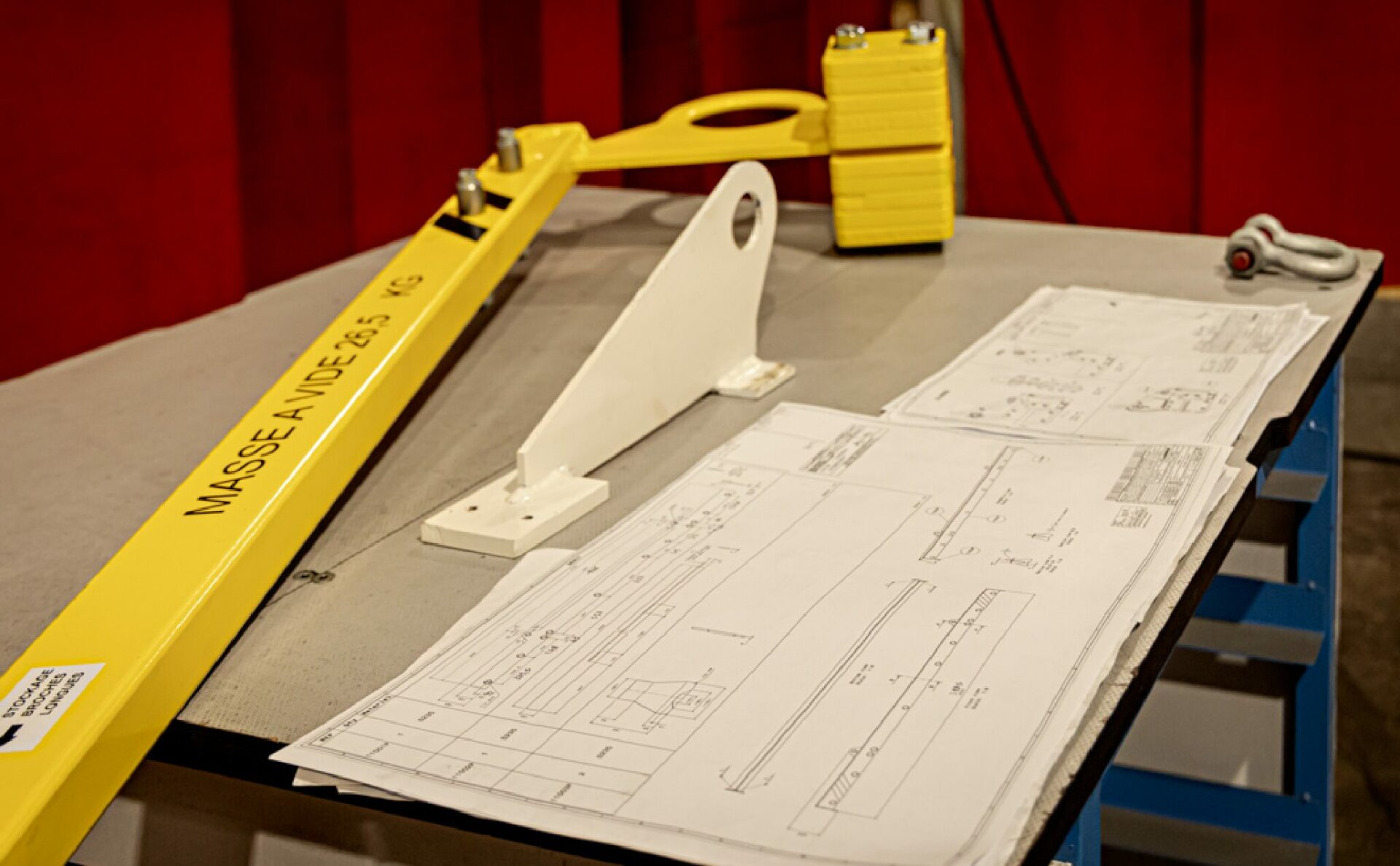

Contrôle de levage des palonniers

Vous êtes confronté à des défis dans la réalisation de structures ou de pièces en chaudronnerie industrielle ?

Faites confiance à notre réactivité pour vous accompagner dans votre projet !
Mecatlas et sa filiale Atlantique Tôlerie Soudure disposent d'une grande expérience dans la réalisation de structures chaudronnées dans des secteurs d’activité diversifiées tels que l’industrie navale, l’industrie agroalimentaire, les équipements industriels….

Vous pouvez compter sur nos importantes capacités de fabrication et de stockage, ainsi que sur nos conseils d'experts !
Mecatlas vous accompagne dans la fabrication de votre structure chaudronnée en fournissant un dossier constructeur complet.

À la recherche d'un partenaire pour vos besoins en chaudronnerie industrielle ?

Vous avez conçu un projet en chaudronnerie industrielle mais manquez de techniciens-fabricants ou de chaudronniers pour réaliser vos structures en interne ?
Vous possédez déjà ces structures mais nécessitez des capacités techniques supplémentaires ?

Mecatlas est là pour concrétiser vos idées en créant des pièces de chaudronnerie selon vos besoins, avec une réactivité et un engagement fort !

Nous examinons attentivement vos besoins et les traduisons en plans et instructions claires et précises : cela facilite ainsi le travail de nos chaudronniers et garantit des réalisations conformes à vos attentes.
De nombreux clients nous consultent lors de ces phases de réflexion et d'ingénierie, reconnaissant en Mecatlas un partenaire compétent tant sur le plan technique qu'économique.
